Footpieces

Select the tab below to view detailed information on each footpiece

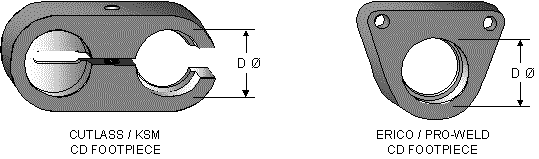

CD Footpieces
footcd
Footpiece D
CUTLASS SINGLE LEG (SMALL) 0.875" 023-252
CUTLASS SINGLE LEG (MEDIUM) 1.16" 023-252M
CUTLASS TWIN LEG (SMALL) 0.875" 023-256
CUTLASS TWIN LEG (MEDIUM) 1.16" 023-257
ERICO / PRO-WELD 1.16" 028-833

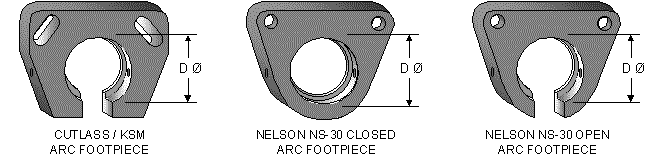

ARC Footpieces
footarc1
Footpiece Stud Size () D
CUTLASS PHM-12 / PHM-10 1/8" - 1/2" 0.875" 023-256
CUTLASS PHM-12 / PHM-10 5/8" - 3/4" 1.16" 023-257
CUTLASS BANTAM 1/8" - 1/2" 0.875" 023-249
CUTLASS BANTAM 5/8" - 3/4" 1.16" 023-250
CUTLASS BANTAM 7/8" - 1.0" 1.75" 023-251
NELSON NS-30, CLOSED 1/8" - 1/2" 0.875" 502-001-137
NELSON NS-30, CLOSED 5/8" - 3/4" 1.16" 502-001-138
NELSON NS-30, OPEN 1/8" - 1/2" 0.875" 502-002-045
NELSON NS-30, OPEN 5/8" - 3/4" 1.16" 502-002-046

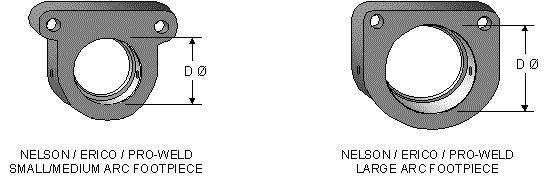

ARC Footpieces - Closed
footarc2
Footpiece Stud D Part NO.
SMALL, CLOSED 1/8" - 1/2" 0.875" 037-001 502-001-001 B-1N
MEDIUM, CLOSED 5/8" - 3/4" 1.16" 037-162 502-001-002 B-2N
LARGE, CLOSED 7/8" - 1.0" 1.75" 037-163 502-001-003 B-3N

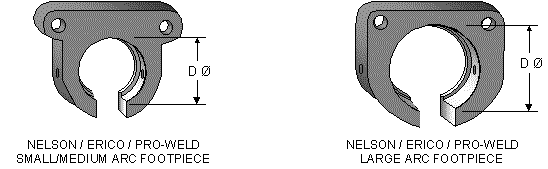

ARC Footpieces - Open
footarc3
Footpiece Stud D Part NO.
SMALL, OPEN 1/8" - 1/2" 0.875" 037-161 502-002-001 B-1C
MEDIUM, OPEN 5/8" - 3/4" 1.16" 037-160 502-002-002 B-2C
LARGE, OPEN 7/8" - 1.0" 1.75" 044-064 502-002-003 B-3C
